东风D9光伏清洗车

车型说明

公告参数

一、产品介绍

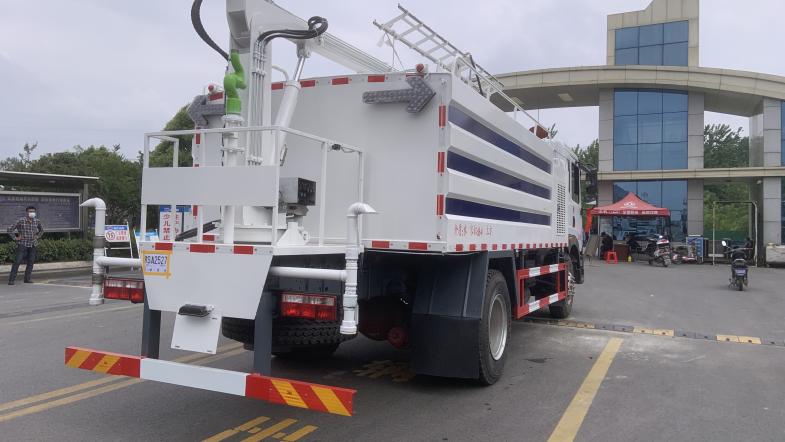

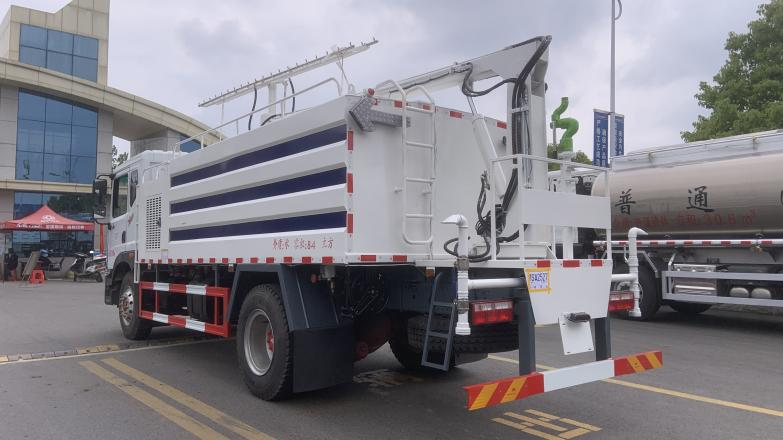

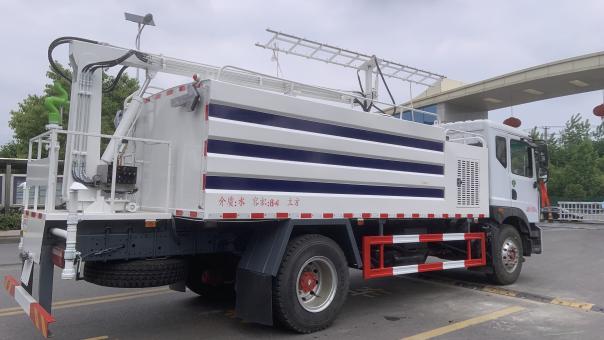

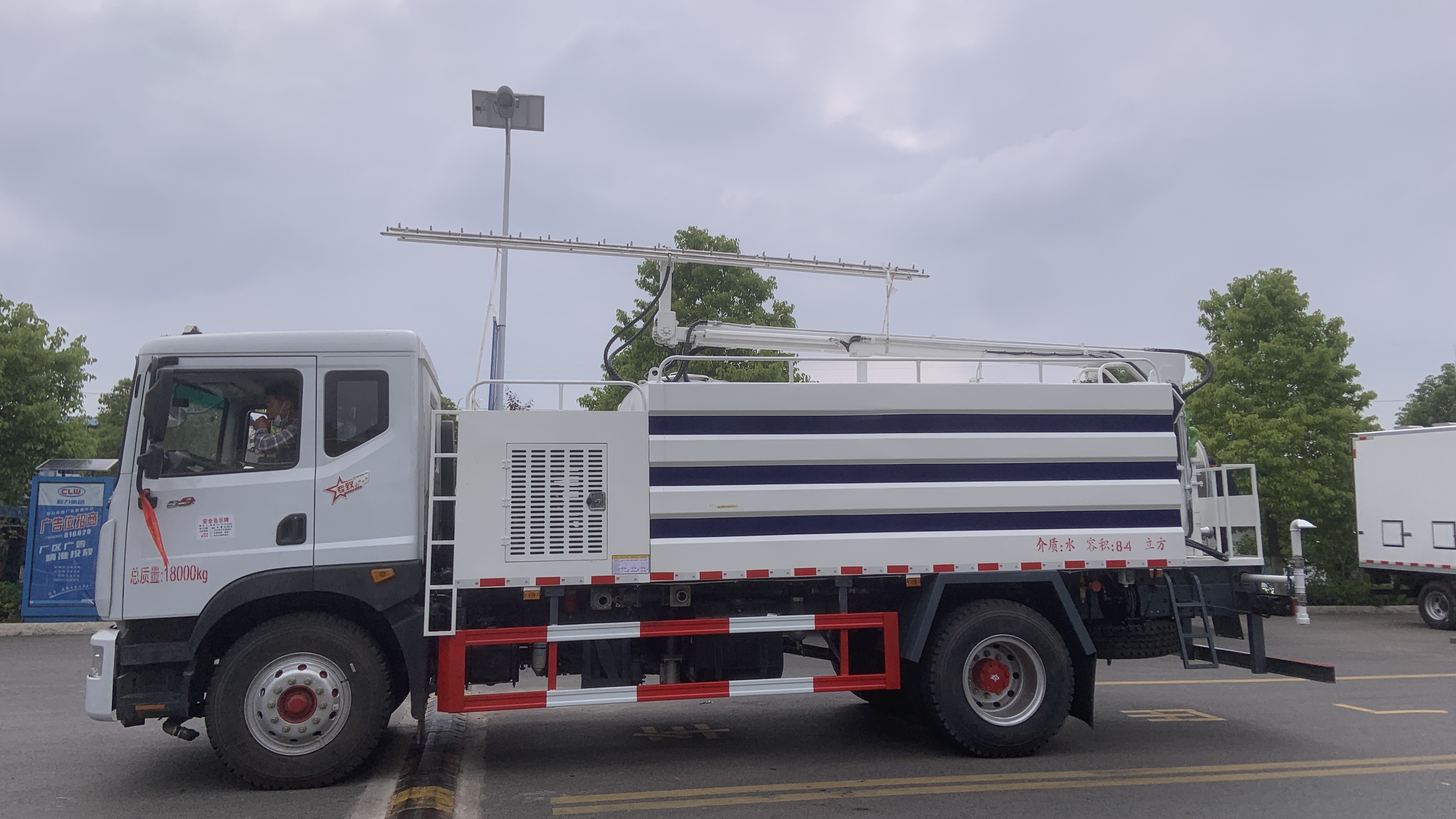

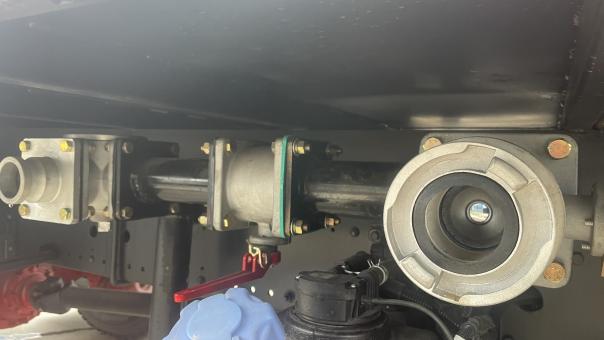

太阳能面板清洗车采用东风D9底盘，它适用于各种路面洒水、喷雾、降温、除尘、冲洗，主要用于光伏面板、隧道墙壁清洗，同时可用于路面养护、园林绿化及应急消防、运输饮水等。该面板清洗车主要由汽车底盘、清水罐体、清洗液罐体，水泵、球阀和输水管道、洒水装置等，高压水路系统由副发动机带动高压泵通过高压管路输送到清洗臂的喷嘴实现清洗光伏面板组件。

二、光伏板清洗车的优势

1、光伏清洁可有效清扫光伏板上的积尘或者鸟粪，可提升光伏电站的发电量，提高光伏板的使用寿命。在清洁的过程中不会损坏光伏板，轻松快捷高效地完成光伏电板表面污垢清洁，提升发电量。

2、节省人力，可一个人进行单独操作，光伏板清洗不用投入太多的人力有效降低成本，减少清洁服务从业者的体力并降低安全风险，大大提高作业效率。

3、安全可靠，专业清洗，全方位保护光伏板。

4、通过不断技术创新，适应高寒地区等复杂情况下清洗作业。

三、产品主要技术参数

东风D9光伏板清洗车整车技术参数
车辆名称	光伏板清洗车	整车型号	CL5180GQX6HL
总质量(kg)	18000	罐体容积	8.77方大约11方
额定质量(kg)	8770,8705	外形尺寸	8360X2520X3800
整备质量(kg)	9100	前悬/后悬(mm)	1260/2600
轴数	2	高车速(km/h)	105
驾驶室准乘人数	2,3(人)	轴荷(kg)	6500/11500
接近角/离去角	19/8°	轮胎数	6
底盘型号	EQ1185LJ9CDE	轮胎规格	10.00R20,18PR
轴距(mm)	4500	前轮距(mm)	1862,1933,1949
变速箱型号	法士特8档	后轮距(mm)	1806,1865
发动机型号	B6.2NS6B230 D4.0NS6B195	发动机马力	康明斯230马力康明斯195马力
罐体材质	Q235碳钢材质	罐体厚度	4mm
防浪板厚度	3mm	专业洒水泵	天亿50-110水泵

常用功能配置	万向前冲、后洒、S型洒水高炮、消防接口、罐体防腐、侧防护、爬梯、后置工作平台、吸水管。

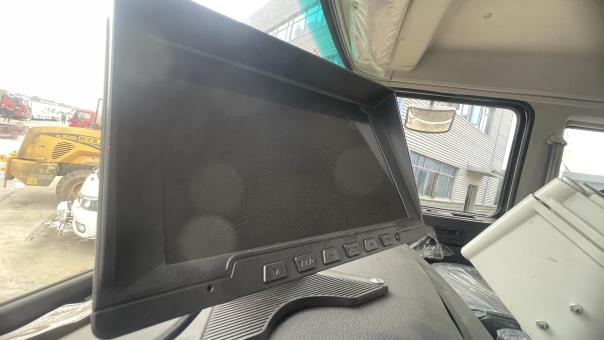

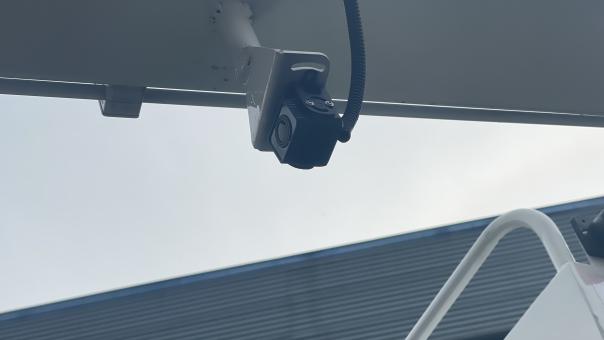

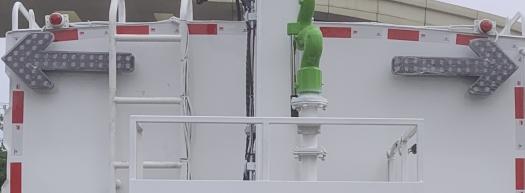

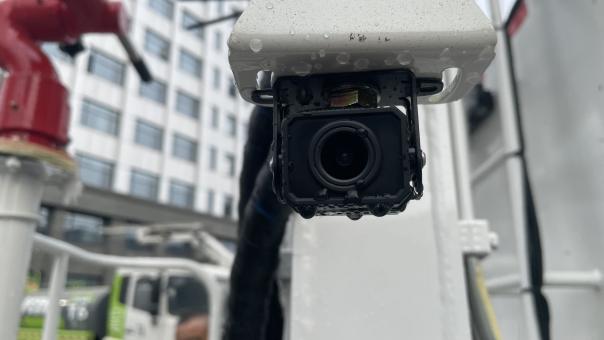

选装配置	四位影像系统、行车记录仪、箭头灯。
副发型号	云内副发	高压水泵型号	品孚高压泵
副发功率	42KW	高压泵压力	12MPa
工作转速	2400r/min	高压泵流量	115升\|每分钟

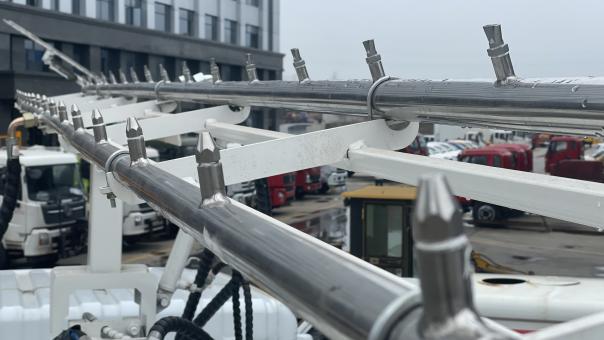

喷水架喷嘴型式	高压洗涤型	低压水泵型式	自吸式洒水泵

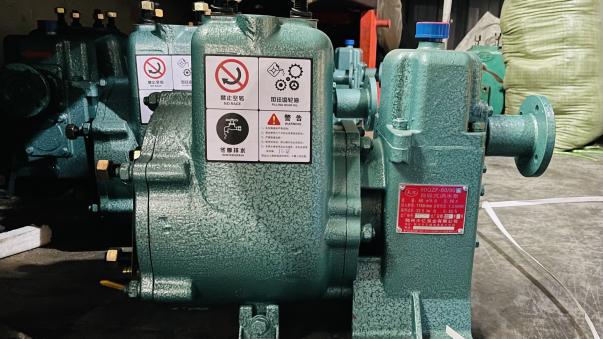

水滤型式	滤网式	低压水泵型号	50/110N
喷雾喷嘴型式	细微雾化型、扇形柱状	低压水泵扬程	110m
液压油箱容量	60L	低压水泵转速	1480r/min
洒水宽度	≥16m	高压清洗能力	25000m2/h
水枪射程	38m	高清洗水压力	10MPa
高车速（满载）	90km/h	清洗水流量	115L/min
大爬坡角	12(°)	喷雾水流量	115L/min
制动距离	≤10m	行驶燃油消耗量	21.5L/100km
小转弯直径	＜16m	清洗臂旋转角度	180°翻转、伸缩
喷水架清洗宽度	4-4.2m（按需定制）	喷水架上下调节	180°
选装清洗刷
清洗刷清洗宽度	4m（按需定制）	清洗刷数量	一根

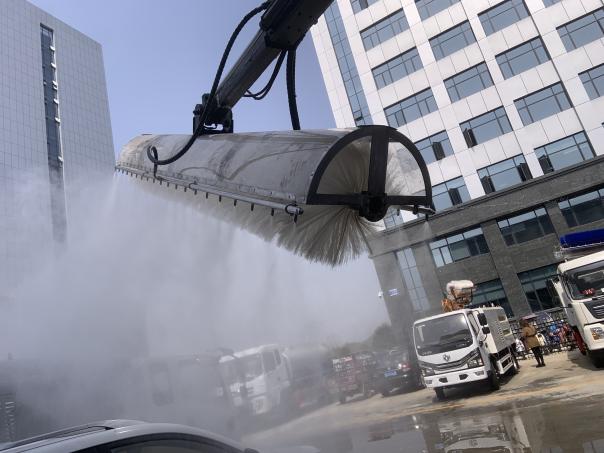

清洗刷样子	螺旋状清洗刷	清洗刷材质	软毛刷

清洗刷功能	带有避障（红外线）	喷水系统功能洗	可单独使用，喷水清洗刷可同时清

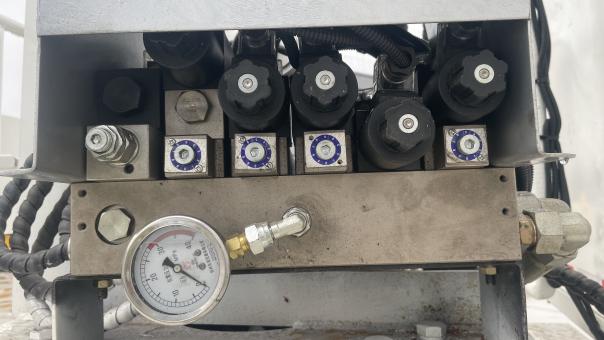

主要元件	副发、高压泵、齿轮泵、液压缸、电磁阀、气吹水、低水位报警装置，低温清洗装置。

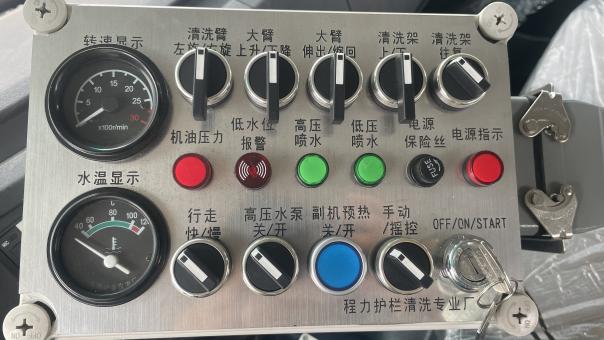

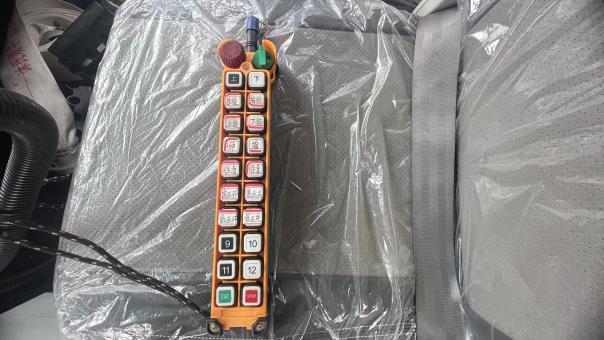

操作系统	所有操作都在驾驶室内完成，由电控液压，气动组成，另配无线手持遥控。

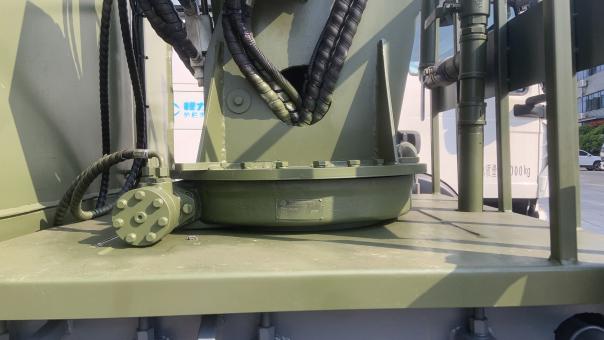

清洗臂功能	机械臂可单边90°旋转，上下可调节

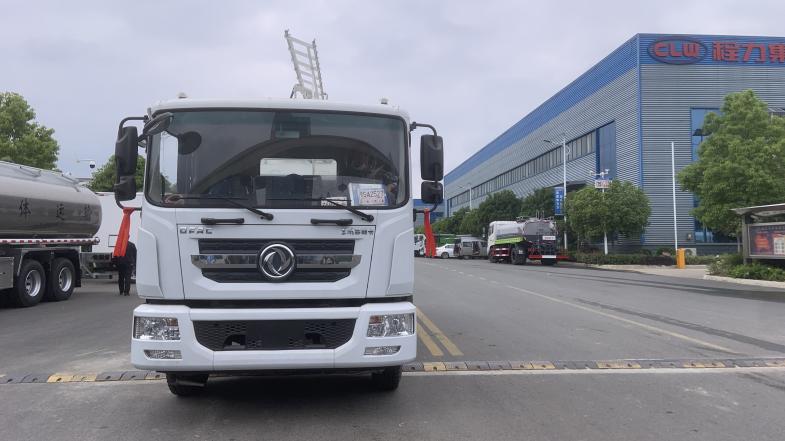

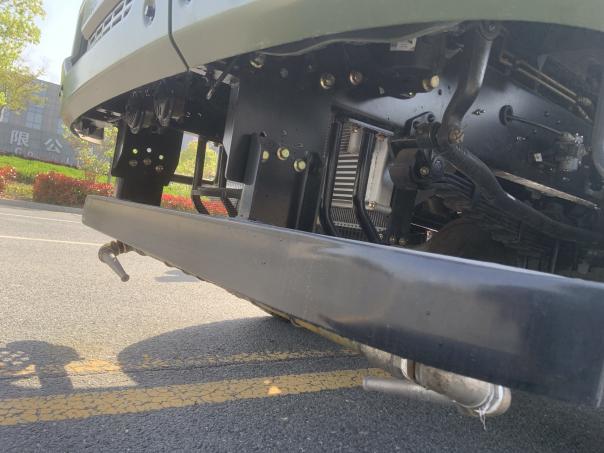

东风D9底盘基本配置
驾驶室颜色为：羊脂白，德纳车桥，前桥4.5吨，后桥10吨，250车架，底盘带原厂空调，电动窗，中控门锁，ABS，断气刹，排气制动。
